很多人都问过盐雾试验时间一小时相当于现场使用多长时间，盐雾试验时间与实际情况的对应？南京睿督分享盐雾试验的一些原理和常见问题和对应关系，南京睿督公司提供盐雾试验和ISO12944防腐测试，专业咨询电话：025-8658 3475。

盐雾腐蚀原理

金属材料大多数的腐蚀发生在大气环境中，大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。

盐雾对金属材料的腐蚀，主要是导电的盐溶液渗入金属内部发生电化学反应，形成“低电位金属—电解质溶液一高电位杂质”微电池系统，发生电子转移，作为阳极的金属出现溶解，形成新的化合物即腐蚀物。盐雾腐蚀破坏过程中起主要作用的是氯离子，它具有很强的穿透本领，容易穿透金属氧化层进入金属内部，破坏金属的钝态；同时，氯离子具有很小的水合能，容易被吸附在金属表面，取代保护金属的氧化层中的氧，使金属受到破坏。

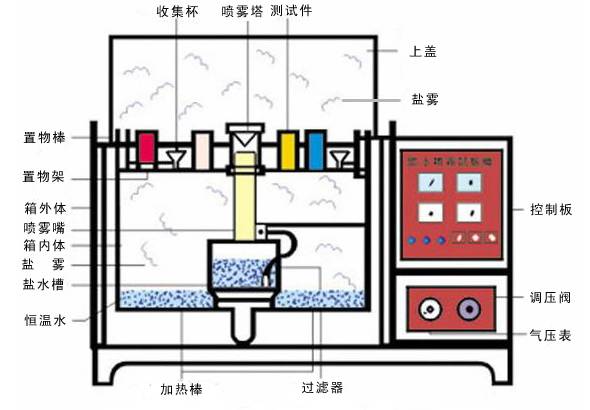

盐雾测试就是一种人造气氛的加速抗腐蚀评估方法。它是将一定浓度的盐水雾化；然后喷在一个密闭的恒温箱内，通过观察被测样品在箱内放置一段时间后的变化来反映被测样品的抗腐蚀性，它是一种加速测试方法，其盐雾环境的氯化物的盐浓度，可是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大幅提高，对产品进行盐雾试验，得出结果的时间也大幅缩短。

在天然环境下对某产品样品进行试验，腐蚀时间可能需要一年甚至数年，而在人工模拟盐雾环境条件下试验，只要数天甚至是数小时，即可得到相似的结果。

盐雾试验主要分为4种

中性盐雾试验（NSS）；
乙酸盐雾试验（AASS）；
铜加速乙酸盐雾试验（CASS）；
交变盐雾试验。

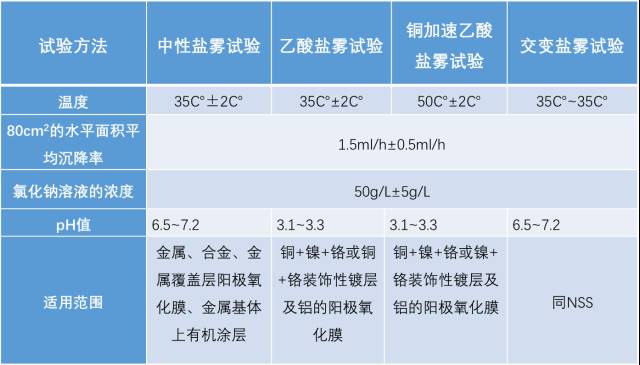

GB/T 10125中4种盐雾测试方法的对比




盐雾试验一小时相当于自然环境多久？

人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。　　

(1) 中性盐雾试验（NSS试验）是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6～7）作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm2.h之间。

(2) 醋酸盐雾试验（ASS试验）是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。

(3) 铜盐加速醋酸盐雾试验（CASS试验）是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。它的腐蚀速度大约是NSS试验的8倍。

对照ISO21207标准2周的测试时间相当于工业环境8年的寿命，测试方法

1. 中性盐雾试验2小时，在实验室条件下干燥22小时
2. NO2浓度10x10度SO2浓度5x106度湿度95%温度25度试验时间48小时
3. 中性盐雾试验2小时在实验室条件下干燥22小时
4. NO2浓度10x10度SO2浓度5x106度湿度95%温度25度试验时间72小时

上述为一个测试周期，共1周时间
1周相当于3年，相当于2小时＝1个月
2周相当于8年
3周相当于14年

盐雾试验时间与实际情况的对应关系，没有国家标准和规定可查。只是有不同的说法，比如有说盐雾24小时与自然环境下一个月时间相当，这也不是很可靠，毕竟自然环境千变万化，腐蚀因素很多，所以没有直接的对应关系。有些彩涂钢板能耐盐雾1000小时，谁也不能保证自然环境下能够使用20年不被腐蚀破坏。盐雾测试较为准确的就是1000小时在海边环境10年。

南京睿督解读：ISO12944涂料防腐蚀等级分类及防腐蚀年限规定 https://www.fire-test.cn/newsinfo/2999513.html
海洋防腐涂料国际标准：ISO12944/NORSOK M501/ISO20340 http://www.fire-test.com/newscenter/regulation/13597.html
深度解析海洋防腐涂料应用技术现状及发展/海洋重防腐涂料标准 https://www.fire-test.cn/newsinfo/2746865.html

更多关于海洋防腐涂料NORSOK M-501认证及ISO12944防腐蚀测试认证，请咨询南京睿督公司
南京睿督公司免费咨询电话：025-8658 3475   400-603-6575
网址：http://www.fire-test.com     http://www.firete.com
邮箱：info@fire-test.com

...
